وقتی صحبت از جکوزی می‌شود، معمولا آرامش، آب گرم و امکاناتی مثل ماساژ با جت‌های آب و نورپردازی به ذهن شما می‌رسد؛ اما پشت این امکانات، مجموعه‌ای از تجهیزات الکتریکی در حال کار هستند که تماس مستقیم این تجهیزات با آب باعث می‌شود حفظ ایمنی جکوزی اهمیت زیادی پیدا کند.
یک نقص در سیم‌کشی، عایق تجهیزات یا ایجاد جریان نشتی می‌تواند خطر برق‌گرفتگی ایجاد کند و اینجاست که تجهیزات حفاظتی مناسب اهمیت پیدا می‌کنند. محافظ جان جکوزی یکی از مهم‌ترین این تجهیزات برای کاهش خطر ناشی از جریان نشتی و برق‌گرفتگی است. این وسیله می‌تواند در صورت تشخیص نشتی، مدار را قطع کند و از ادامه جریان جلوگیری کند. اما محافظ جان دقیقا چگونه کار می‌کند و هنگام انتخاب آن برای جکوزی باید به چه نکاتی توجه داشت؟ در ادامه پاسخ این سوالات را بررسی خواهیم کرد تا با دید بهتری به سراغ خرید جکوزی و محافظ جان برای آن بروید.

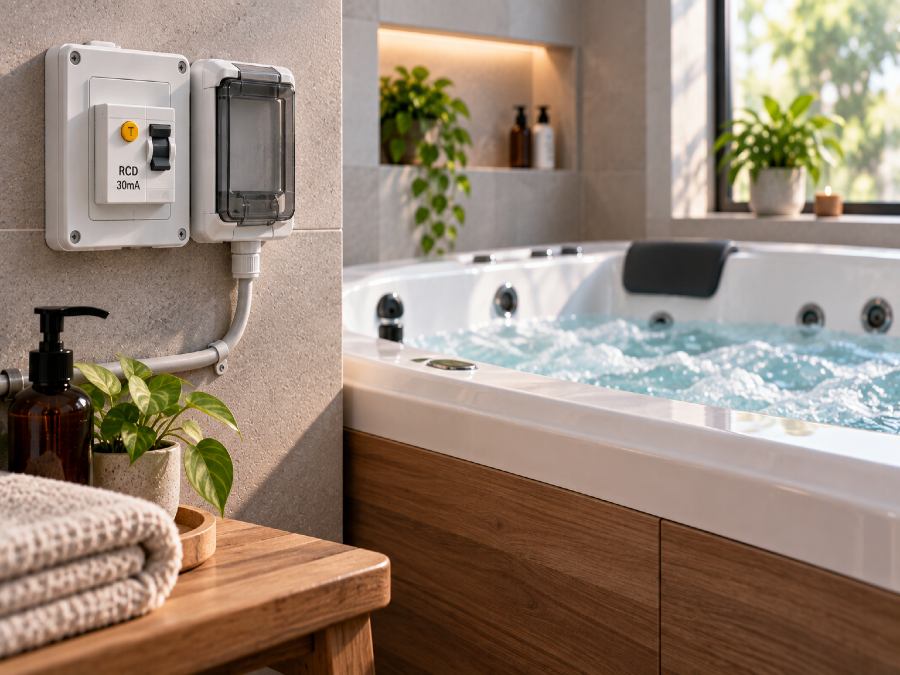

محافظ جان جکوزی چیست؟
محافظ جان جکوزی یا RCD وسیله‌ای است که برای تشخیص جریان نشتی و کاهش خطر برق‌گرفتگی استفاده می‌شود. در حالت عادی، مقدار جریان عبوری از مسیر رفت‌وبرگشت مدار باید با یکدیگر برابر باشد. اگر بخشی از جریان به دلیل خرابی عایق، نقص تجهیزات یا تماس ناخواسته با مسیر دیگری به زمین نشت کند، بین این جریان‌ها اختلاف ایجاد می‌شود. محافظ جان این اختلاف را تشخیص می‌دهد و اگر از حد حساسیت دستگاه بیشتر شود، مدار را قطع می‌کند. در بسیاری از کاربردهای حفاظت در برابر برق‌گرفتگی، RCD با حساسیت ۳۰ میلی‌آمپر مورداستفاده قرار می‌گیرد؛ البته مقدار نهایی باید بر اساس مقررات محل نصب و طراحی مدار تعیین شود. لازم است توجه داشته باشیم که محافظ جان وان جکوزی جایگزین ارت، عایق‌بندی مناسب یا حفاظت در برابر اضافه‌بار و اتصال کوتاه نیست و این تجهیزات باید در کنار یکدیگر و مطابق طراحی اصولی سیستم برق جکوزی استفاده شوند.
چرا استفاده از محافظ جان در جکوزی ضروری است؟
وجود آب در کنار تجهیزات برقی، شرایطی ایجاد می‌کند که کوچک‌ترین نقص در سیستم برق می‌تواند پیامد جدی داشته باشد. استفاده از محافظ جان جکوزی یکی از روش‌های مهم برای کاهش این خطر است و در صورت تشخیص نشتی، می‌تواند جریان مدار را قطع کند. موارد زیر از دلایلی هستند که ضرورت وجود محافظ برق در سیستم جکوزی را نشان می‌دهند.
جلوگیری از برق‌گرفتگی داخل جکوزی
مهم‌ترین کاربرد محافظ جان، کاهش خطر برق‌گرفتگی در زمان ایجاد جریان نشتی است. برای مثال اگر عایق یک سیم یا تجهیز الکتریکی آسیب ببیند و بخشی از جریان به مسیر ناخواسته منتقل شود، محافظ جان اختلاف جریان را تشخیص داده و مدار را قطع می‌کند. البته این تجهیز به معنای بی‌خطر شدن تماس با برق نیست. نصب اصولی، ارت مناسب، عایق‌بندی تجهیزات و رعایت فاصله‌های ایمنی همچنان ضروری هستند.
محافظت از تجهیزات الکتریکی
نشت جریان می‌تواند نشانه وجود نقص در یکی از تجهیزات یا سیم‌کشی جکوزی باشد. قطع مدار در چنین شرایطی از ادامه‌یافتن وضعیت خطادار جلوگیری می‌کند و احتمال آسیب بیشتر به تجهیزات را کاهش می‌دهد. این عملکرد در کنار سایر تجهیزات حفاظتی، به ایمن‌تر شدن مدار کمک می‌کند.
رعایت الزامات ایمنی
تاسیسات الکتریکی در فضاهای حاوی آب به الزامات حفاظتی ویژه‌ای نیاز دارند تا احتمال برق‌گرفتگی کاهش پیدا کند. استاندارد IEC 60364-7-702 نیز الزامات مربوط به تاسیسات الکتریکی استخرها و فضاهای مشابه را پوشش می‌دهد. رعایت این الزامات در طراحی و اجرای سیستم برق جکوزی اهمیت زیادی دارد.
افزایش ایمنی سیستم
استفاده از تجهیزات حفاظتی مناسب، احتمال آسیب ناشی از خطاهای الکتریکی را کاهش می‌دهد و ایمنی مدار را افزایش می‌دهد. این موضوع در جکوزی اهمیت بیشتری دارد، زیرا افراد در تماس مستقیم با آب و تجهیزات نزدیک به آن هستند. انتخاب و نصب صحیح تجهیزات محافظتی، بخش مهمی از ایمنی این محیط محسوب می‌شود.
کمک به حفاظت از تجهیزات جکوزی
محافظ جان مستقیما برای افزایش طول عمر پمپ یا هیتر طراحی نشده است، اما می‌تواند در زمان ایجاد جریان نشتی مدار را قطع کند. این قطع سریع از ادامه کار یک تجهیز دارای نقص جلوگیری می‌کند و احتمال آسیب بیشتر را کاهش می‌دهد. در نتیجه، محافظ جان می‌تواند بخشی از سیستم حفاظت الکتریکی تجهیزات جکوزی باشد.
نحوه عملکرد محافظ جان جکوزی
نحوه عملکرد محافظ جان جکوزی بر پایه تشخیص اختلاف جریان است. هادی‌های مدار از بخش حسگر دستگاه عبور می‌کنند و در حالت عادی، جریان رفت‌وبرگشت با یکدیگر تعادل دارند. اگر بخشی از جریان از مسیر دیگری مانند بدنه یک تجهیز یا زمین عبور کند، این تعادل از بین می‌رود. محافظ جان اختلاف ایجاد شده را تشخیص می‌دهد و در صورت عبور نشتی از حد حساسیت دستگاه، مکانیزم قطع را فعال می‌کند. روی بسیاری از محافظ‌های جان یک دکمه Test نیز وجود دارد. با فشاردادن این دکمه، شرایطی شبیه نشتی ایجاد می‌شود تا عملکرد دستگاه بررسی شود. تست باید طبق دستورالعمل سازنده انجام شود.
اجزای جعبه محافظ جان جکوزی
ساختار محافظ‌های جان باتوجه‌به مدل و نوع دستگاه متفاوت است، اما بخش‌های اصلی آن معمولا شامل موارد زیر هستند:
- ترمینال‌های ورودی و خروجی: این ترمینال‌ها برای اتصال هادی‌های مدار به دستگاه استفاده می‌شوند. اتصال سیم‌ها باید مطابق نقشه ارائه‌شده توسط سازنده انجام شود.
- ترانسفورماتور جریان: این بخش جریان عبوری از هادی‌های مدار را بررسی می‌کند و در صورت ایجاد اختلاف بین جریان رفت‌وبرگشت، سیگنال لازم برای عملکرد مکانیزم قطع را ایجاد می‌کند.
- کویل و مدار تست: مدار تست برای بررسی عملکرد محافظ جان طراحی شده است. فعال‌کردن دکمه Test باعث ایجاد جریان مشخصی می‌شود تا دستگاه عملکرد قطع خود را نشان دهد.
- دکمه ریست: پس از قطع مدار و برطرف‌شدن علت خطا، در مدل‌های قابل ریست می‌توان دستگاه را دوباره به حالت وصل برگرداند.
- مکانیزم قطع مدار: این بخش پس از تشخیص جریان نشتی، کنتاکت‌های مدار را باز می‌کند و جریان برق را قطع می‌کند.
بیشتر بخوانید: خطر برق گرفتگی وان جکوزی و راه پیشگیری از آن
انواع محافظ جان جکوزی
محافظ‌های جان بر اساس نوع جریان نشتی قابل‌تشخیص، در مدل‌های مختلفی تولید می‌شوند.Type AC، Type A و Type B از انواع شناخته‌شده RCD هستند و تفاوت اصلی آن‌ها به نوع جریان نشتی قابل‌تشخیص مربوط می‌شود.
محافظ جان Type AC
محافظ جان Type AC برای تشخیص جریان‌های نشتی متناوب سینوسی طراحی شده و برای برخی مدارهای دارای بار ساده کاربرد دارد. در جکوزی، مناسب‌بودن این نوع باید باتوجه‌به تجهیزات متصل به مدار بررسی شود و نمی‌توان آن را برای تمام جکوزی‌ها گزینه مناسبی دانست.
محافظ جان Type A
Type A علاوه بر جریان نشتی AC، برخی جریان‌های نشتی DC پالسی را نیز تشخیص می‌دهد. به همین دلیل در مدارهایی که تجهیزات الکترونیکی دارند، می‌تواند نسبت به Type AC انتخاب مناسب‌تری باشد. انتخاب نهایی باید بر اساس مشخصات تجهیزات و مدار انجام شود.
محافظ جان Type B
Type B دامنه گسترده‌تری از جریان‌های نشتی، از جمله برخی جریان‌های DC صاف و جریان‌های با فرکانس‌های مختلف را تشخیص می‌دهد. این نوع بیشتر برای مدارهایی با تجهیزات الکترونیکی خاص یا درایوها کاربرد دارد و استفاده از آن باید بر اساس نیاز واقعی مدار انجام شود.
محافظ جان تک‌فاز و سه‌فاز جکوزی
محافظ جان می‌تواند برای مدارهای تک‌فاز یا سه‌فاز طراحی شده باشد. انتخاب نوع مناسب به سیستم برق ورودی جکوزی و نحوه طراحی مدار بستگی دارد. در مدار تک‌فاز، محافظ جان متناسب با مدار تک‌فاز انتخاب می‌شود و در مدار سه‌فاز نیز باید دستگاه متناسب با تعداد فازها و تعداد قطب‌های موردنیاز باشد؛ بنابراین قبل از خرید، نوع برق ورودی و مشخصات تابلو باید بررسی شود.
محافظ جان مناسب جکوزی چند آمپر باید باشد؟
آمپراژ محافظ جان را نمی‌توان فقط بر اساس توان پمپ جکوزی تعیین کرد. به همین علت، استفاده از عددهایی مانند نیم تا یک اسب یا ۲۵ آمپر برای تمام جکوزی‌ها از نظر فنی قابل‌تعمیم نیست. عدد آمپراژ روی RCD، جریان نامی قابل‌تحمل دستگاه را مشخص می‌کند و با حساسیت جریان نشتی تفاوت دارد. برای مثال، ۳۰ میلی‌آمپر به حساسیت دستگاه در تشخیص نشتی مربوط است، درحالی‌که ۲۵، ۳۲ یا ۴۰ آمپر جریان نامی تجهیز را نشان می‌دهند. در نظر داشته باشید که در انتخاب محافظ جان وان جکوزی باید عواملی مانند جریان واقعی مدار، مجموع مصرف تجهیزات، سطح مقطع سیم، نوع تغذیه، ظرفیت تابلو و مشخصات پمپ و هیتر بررسی شود و محافظ باید با سایر تجهیزات حفاظتی مدار نیز هماهنگ باشد؛ بنابراین نمی‌توان یک آمپراژ ثابت را برای همه جکوزی‌ها تجویز کرد. انتخاب نهایی بهتر است توسط برقکار متخصص و بر اساس مشخصات واقعی مدار انجام شود.
سیستم ارت چه ارتباطی با محافظ جان جکوزی دارد؟
ارت بخشی از خود محافظ جان نیست، اما نقش مهمی در سیستم حفاظت الکتریکی جکوزی دارد. سیستم ارت یک مسیر حفاظتی برای جریان خطا فراهم می‌کند و به کاهش ولتاژ تماس روی بدنه تجهیزات کمک می‌کند. در مقابل، RCD با مقایسه جریان‌های مدار، نشتی را تشخیص می‌دهد؛ بنابراین این دو عملکرد متفاوتی دارند و وجود محافظ جان، نیاز به ارت مناسب را از بین نمی‌برد. برای ایمنی جکوزی باید ارت، هم‌بندی، سیم‌کشی و تجهیزات حفاظتی مطابق مقررات مربوط به فضاهای مرطوب اجرا شوند. این موضوع به‌خصوص در محیطی که افراد با آب تماس مستقیم دارند، اهمیت زیاد دارد.

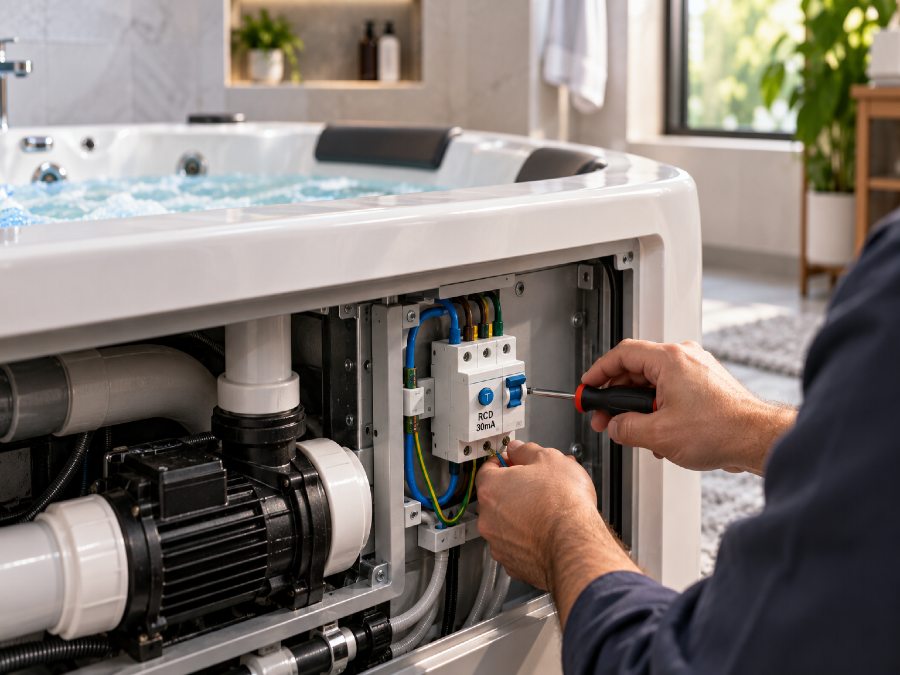

نکات مهم در انتخاب و نصب محافظ جان جکوزی
برای انتخاب و نصب محافظ جان جکوزی نباید فقط به آمپراژ دستگاه توجه کرد. عوامل زیر نیز اهمیت دارند:
- جریان نامی و مجموع مصرف تجهیزات
- تک‌فاز یا سه‌فاز بودن مدار
- حساسیت جریان نشتی
- نوع RCD متناسب با تجهیزات
- سطح مقطع و ظرفیت سیم‌کشی
- وجود ارت و هم‌بندی مناسب
- هماهنگی با سایر تجهیزات حفاظتی
- مشخصات پمپ، هیتر و تجهیزات کنترلی
- محل نصب تابلو و شرایط محیطی
نصب این تجهیز باید توسط فرد متخصص انجام شود. سیم‌کشی اشتباه یا انتخاب نامناسب نوع و ظرفیت RCD می‌تواند عملکرد سیستم حفاظتی را مختل کند.
انتخاب درست محافظ جان برای ایمنی بیشتر جکوزی
محافظ جان جکوزی یکی از اجزای مهم سیستم حفاظت الکتریکی است و در زمان ایجاد جریان نشتی می‌تواند مدار را قطع کند. باوجوداین، ایمنی جکوزی فقط به یک تجهیز وابسته نیست و ارت، هم‌بندی، سیم‌کشی صحیح، حفاظت در برابر اضافه جریان و تجهیزات استاندارد نیز باید در نظر گرفته شوند. همچنین انتخاب آمپراژ محافظ جان باید بر اساس جریان واقعی مدار انجام شود و نمی‌توان آن را صرفا از روی توان پمپ تعیین کرد. نوع RCD نیز باید با تجهیزات الکتریکی جکوزی هماهنگ باشد. در نهایت، اگر هدف از خرید محافظ جان جکوزی افزایش ایمنی کاربران است، انتخاب و نصب صحیح آن به اندازه خود تجهیز اهمیت دارد.
سوالات متداول درباره محافظ جان جکوزی
آیا محافظ جان جایگزین ارت می‌شود؟
خیر. ارت و محافظ جان وظایف متفاوتی دارند و هر دو در سیستم حفاظتی اهمیت دارند.
محافظ جان جکوزی چند میلی‌آمپر است؟
در بسیاری از کاربردهای حفاظت افراد، حساسیت ۳۰ میلی‌آمپر استفاده می‌شود؛ انتخاب نهایی به طراحی مدار و مقررات بستگی دارد.

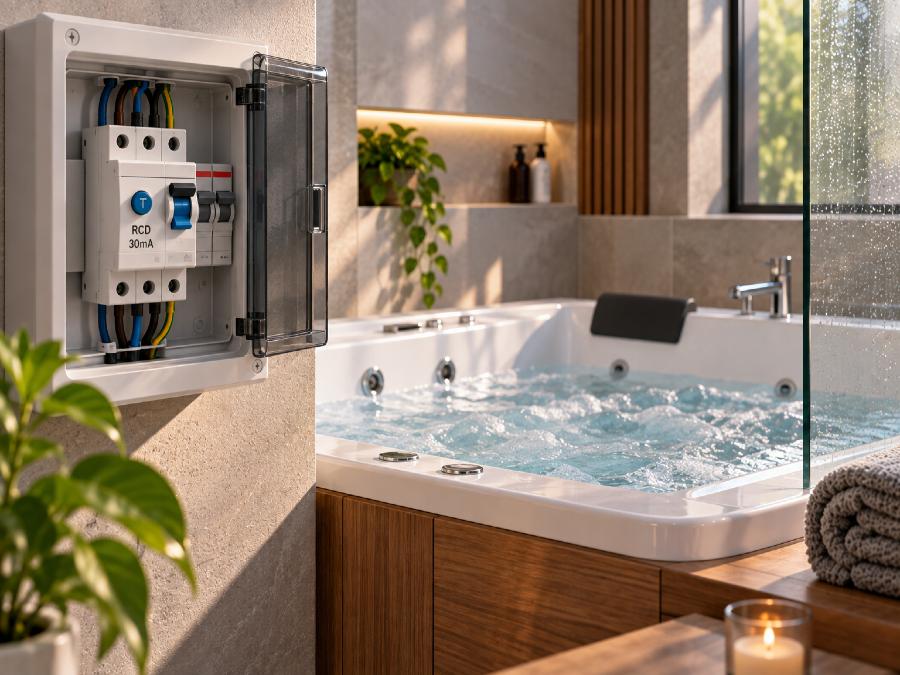

کلید محافظ جان در جکوزی چه کاری انجام می‌دهد؟
جریان نشتی را تشخیص می‌دهد و در صورت وجود نشتی قابل‌تشخیص، مدار را قطع می‌کند.
آیا محافظ جان با فیوز مینیاتوری تفاوت دارد؟
بله. محافظ جان برای تشخیص جریان نشتی است و فیوز مینیاتوری برای حفاظت در برابر اضافه‌بار و اتصال کوتاه.
